粉状物料储库顶倒库及输送提升机出口分叉处分料用电/气动三通、四通分料阀或底卸式电/气动两路阀(陷阱阀)，不卡阻，不窜料，无扬尘。阀体设有观察窗和密封检修门，就地巡检维护方便，设有真实阀位机械指针。中控远程控制，现场无人值守。
电动执行器为法国Bernard，EMG或中国的天津新伯，可根据客户要求选择。气动执行器为台湾Airtac或广东肇庆。可根据客户要求选择。

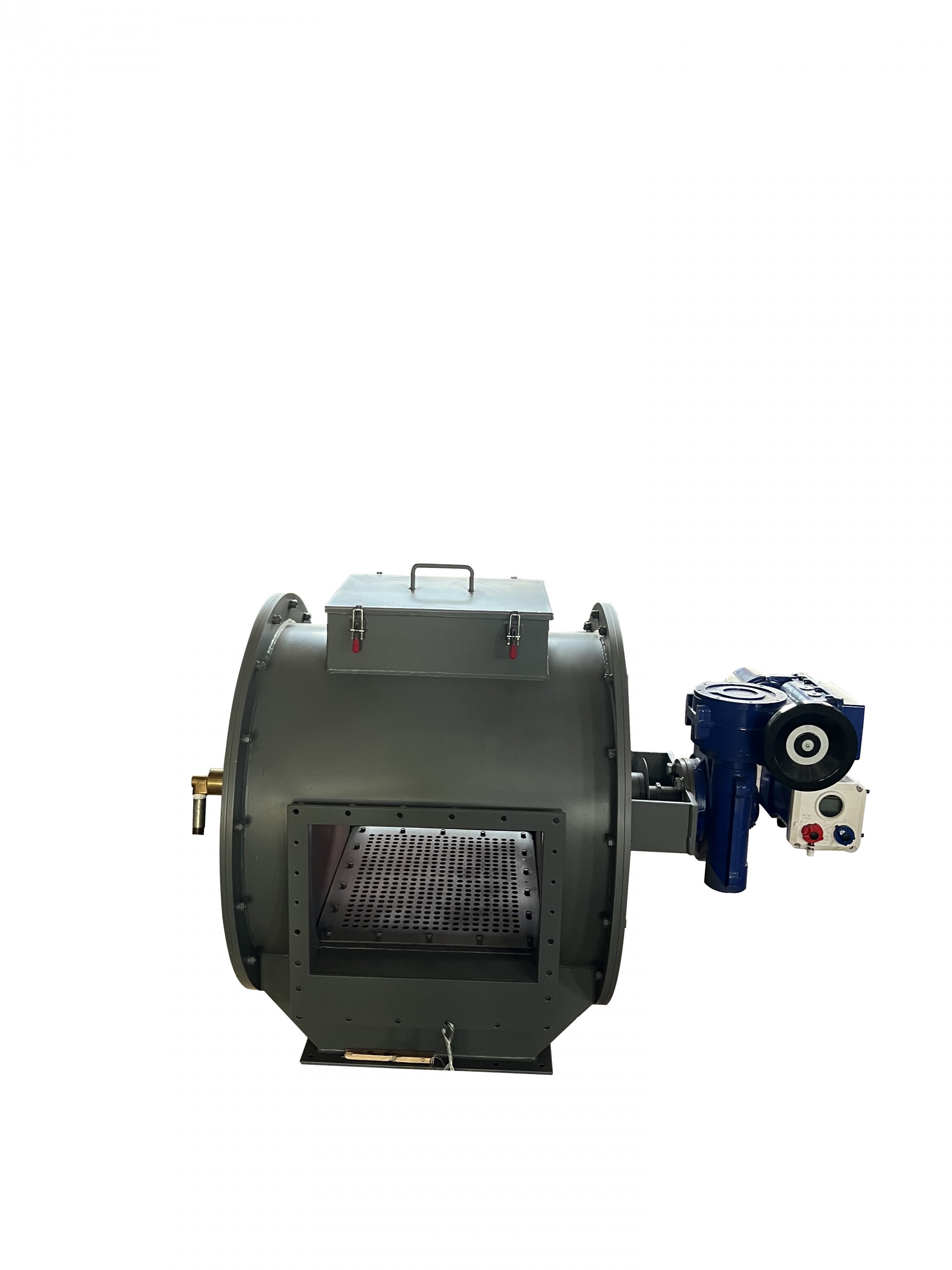

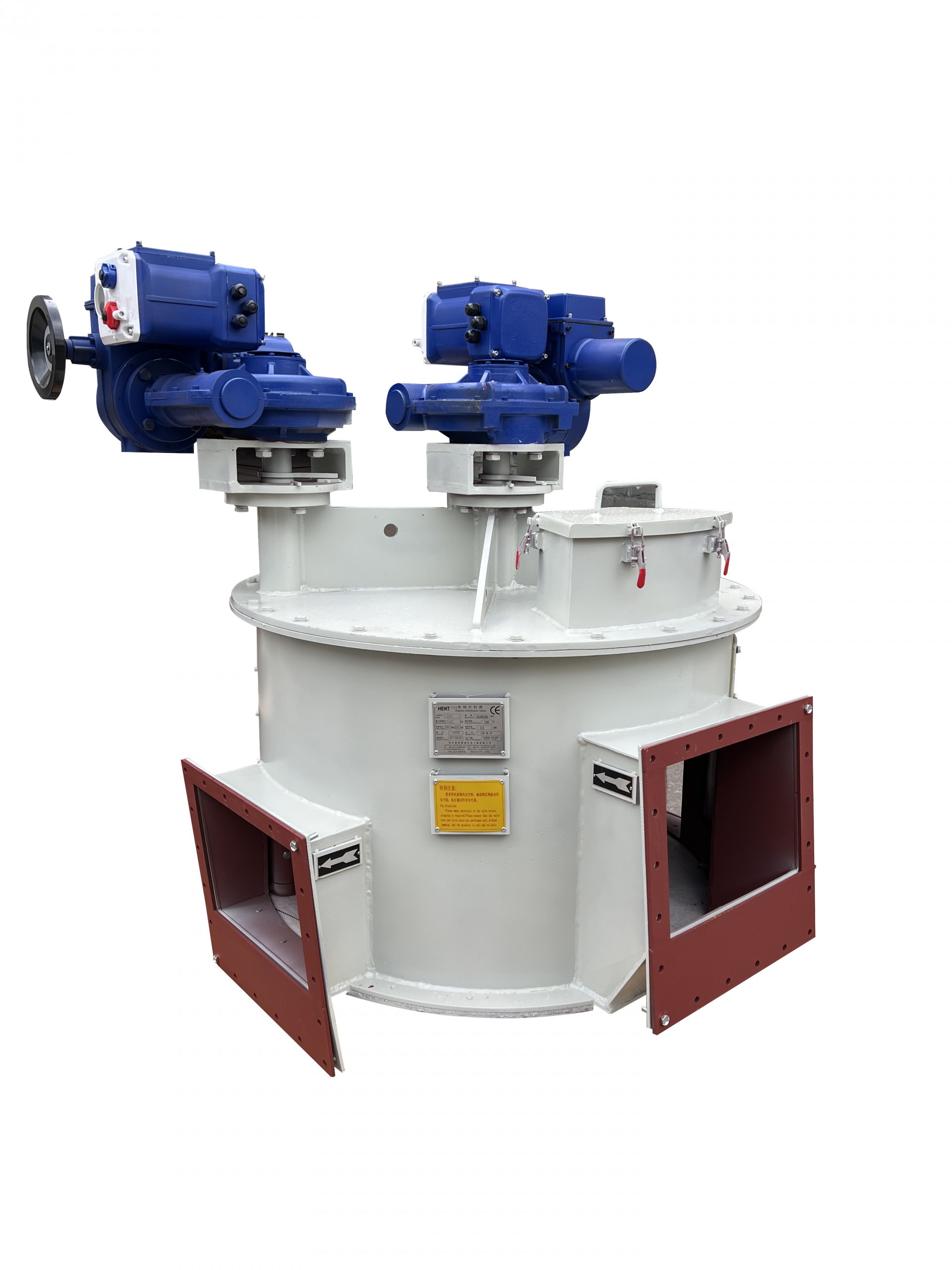

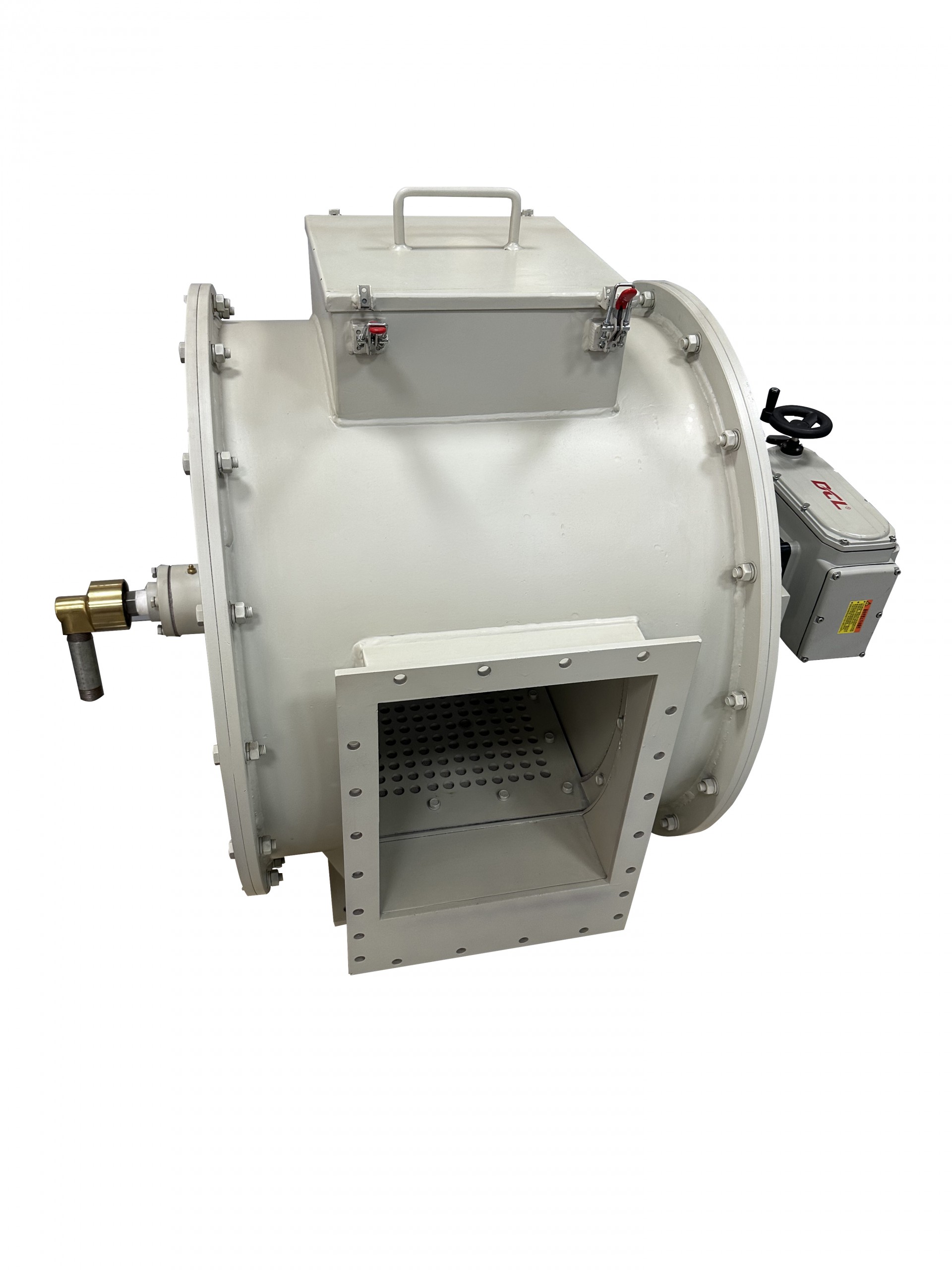

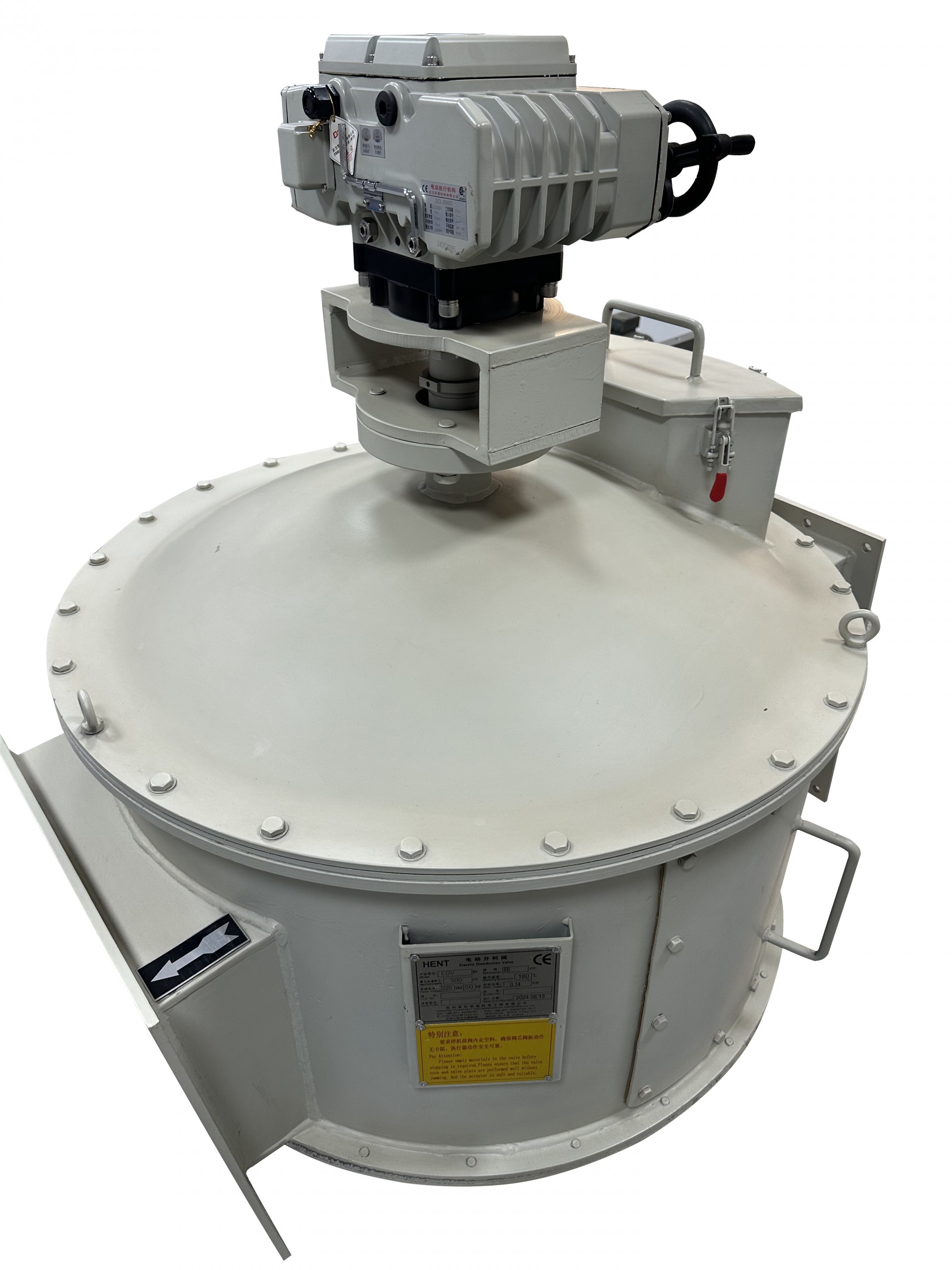

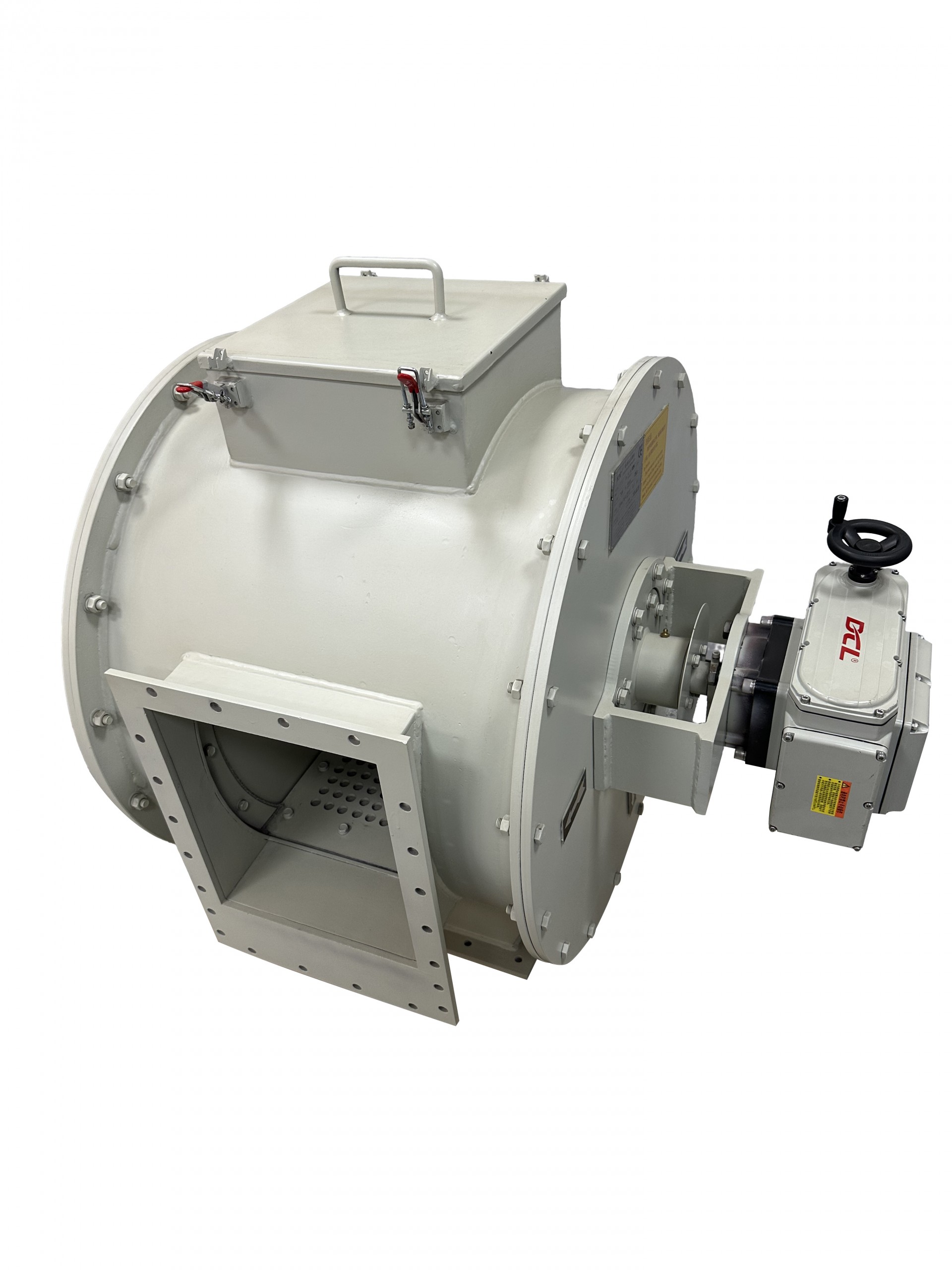

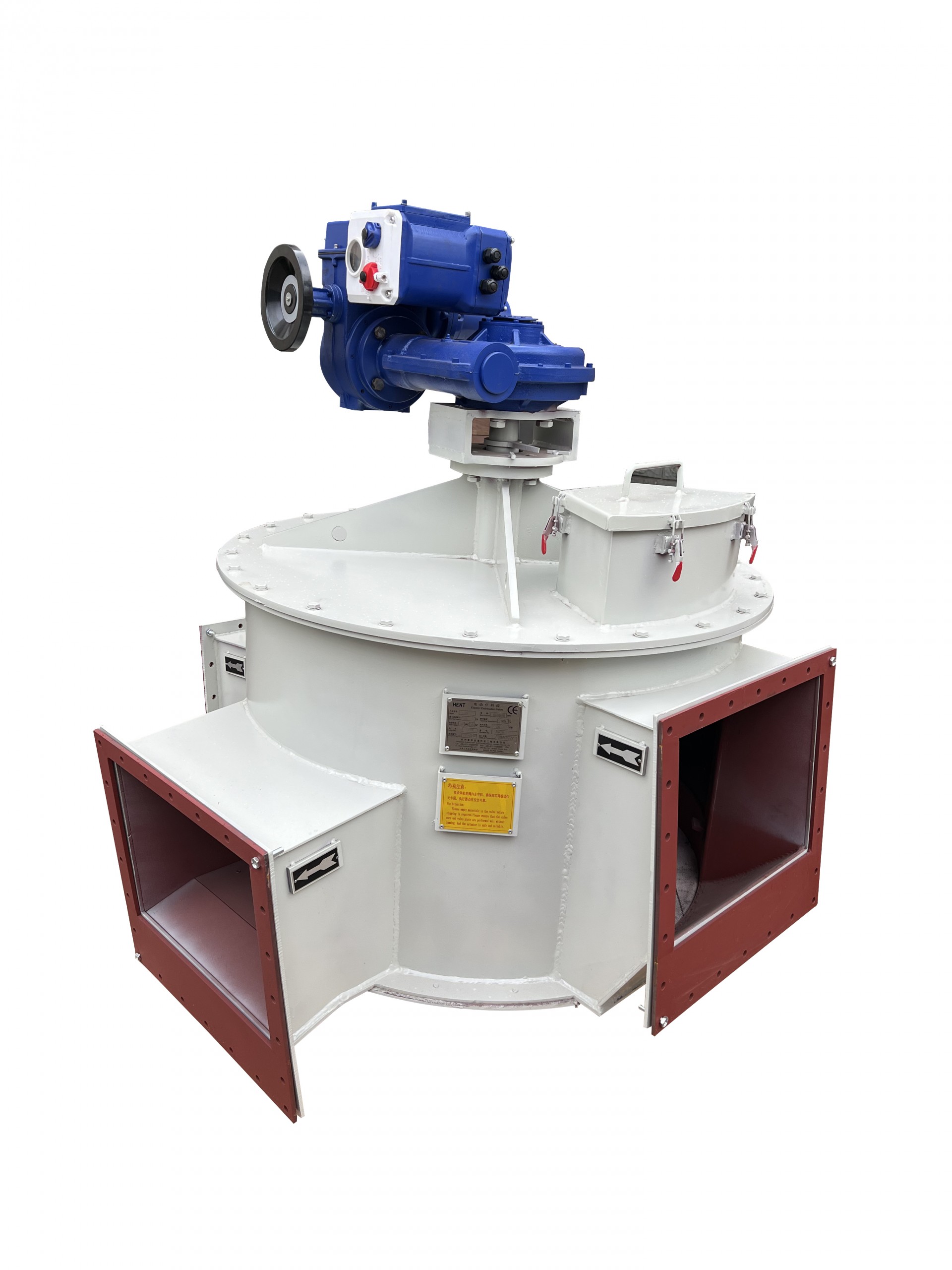

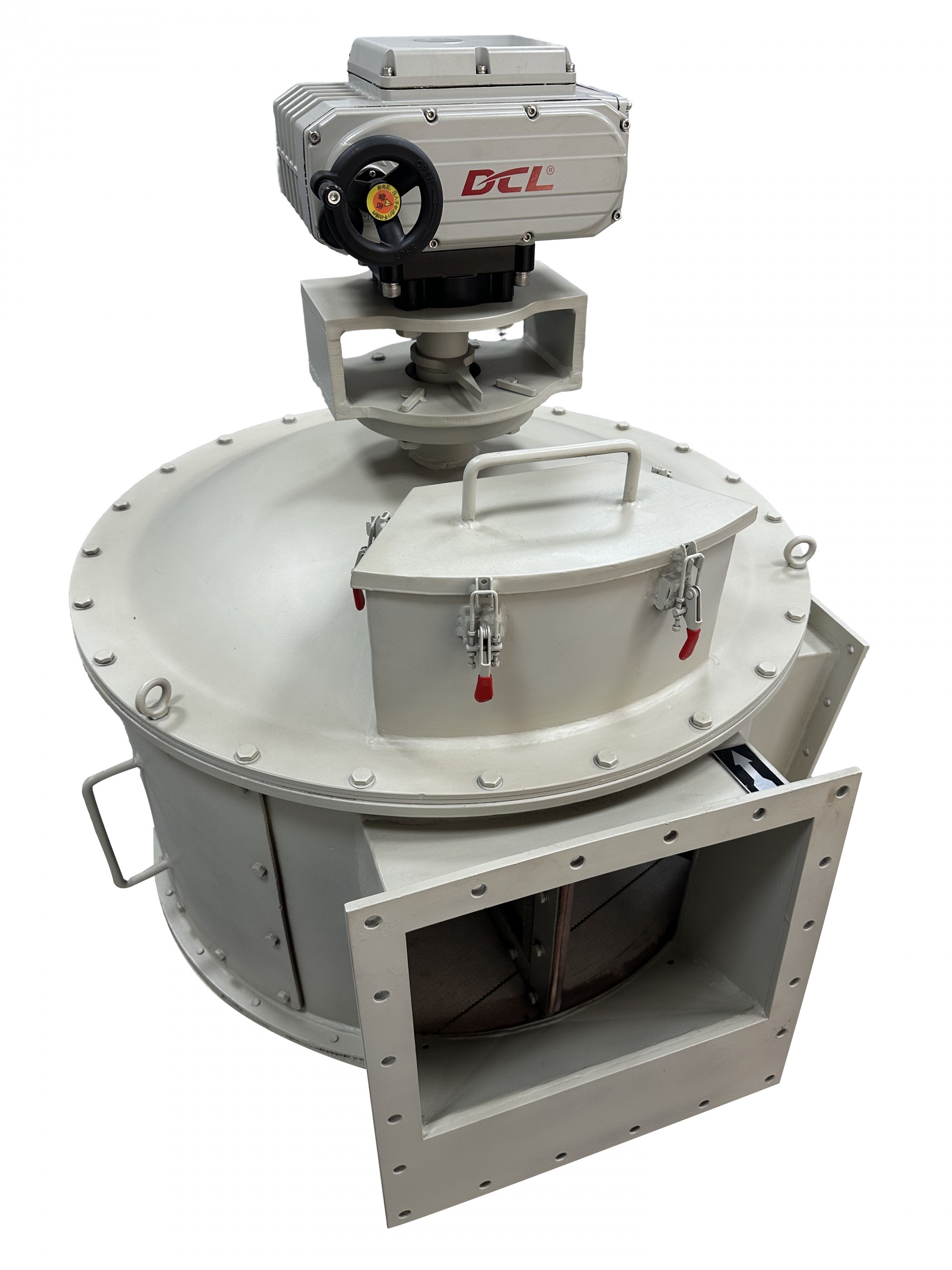

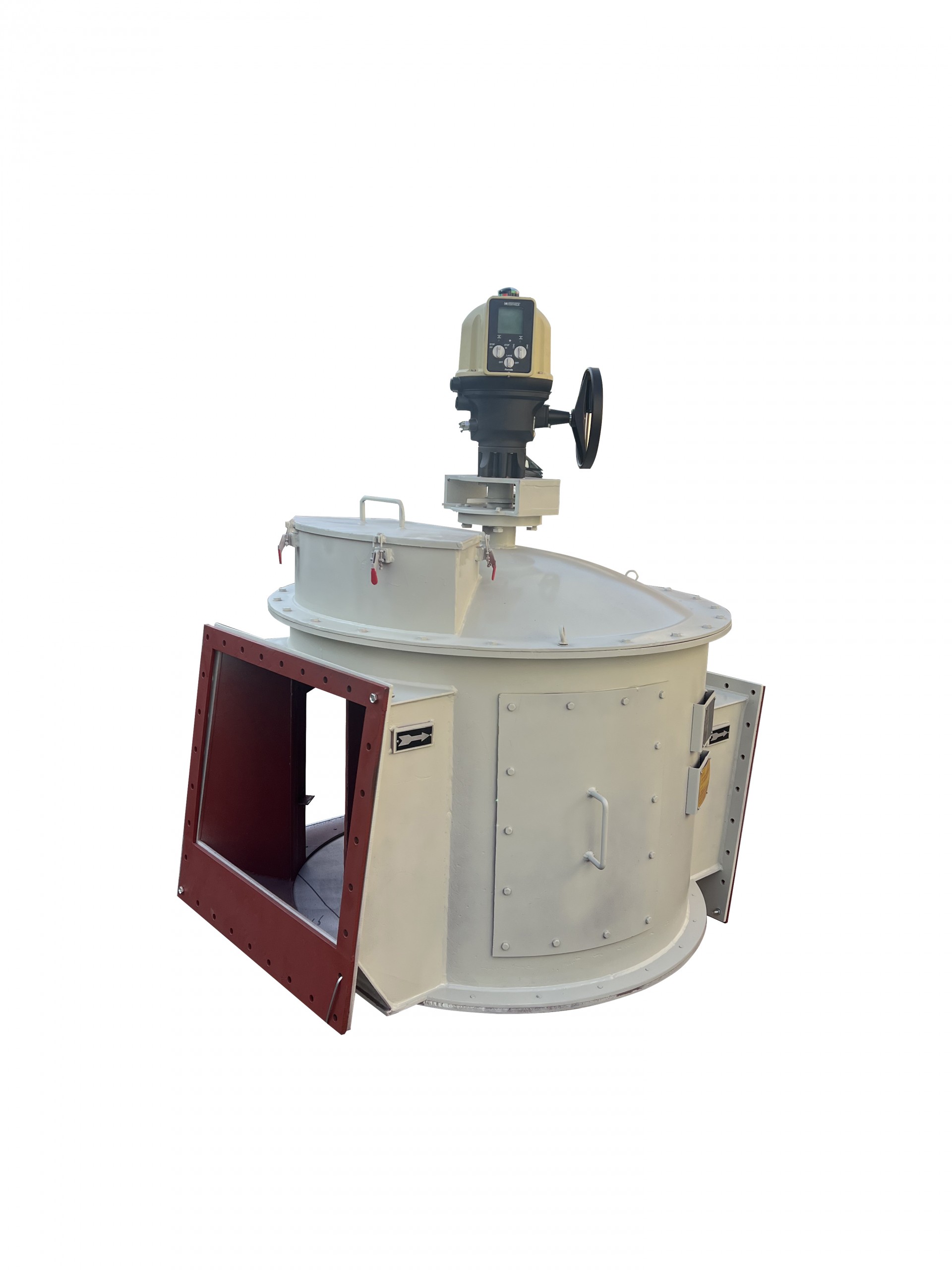

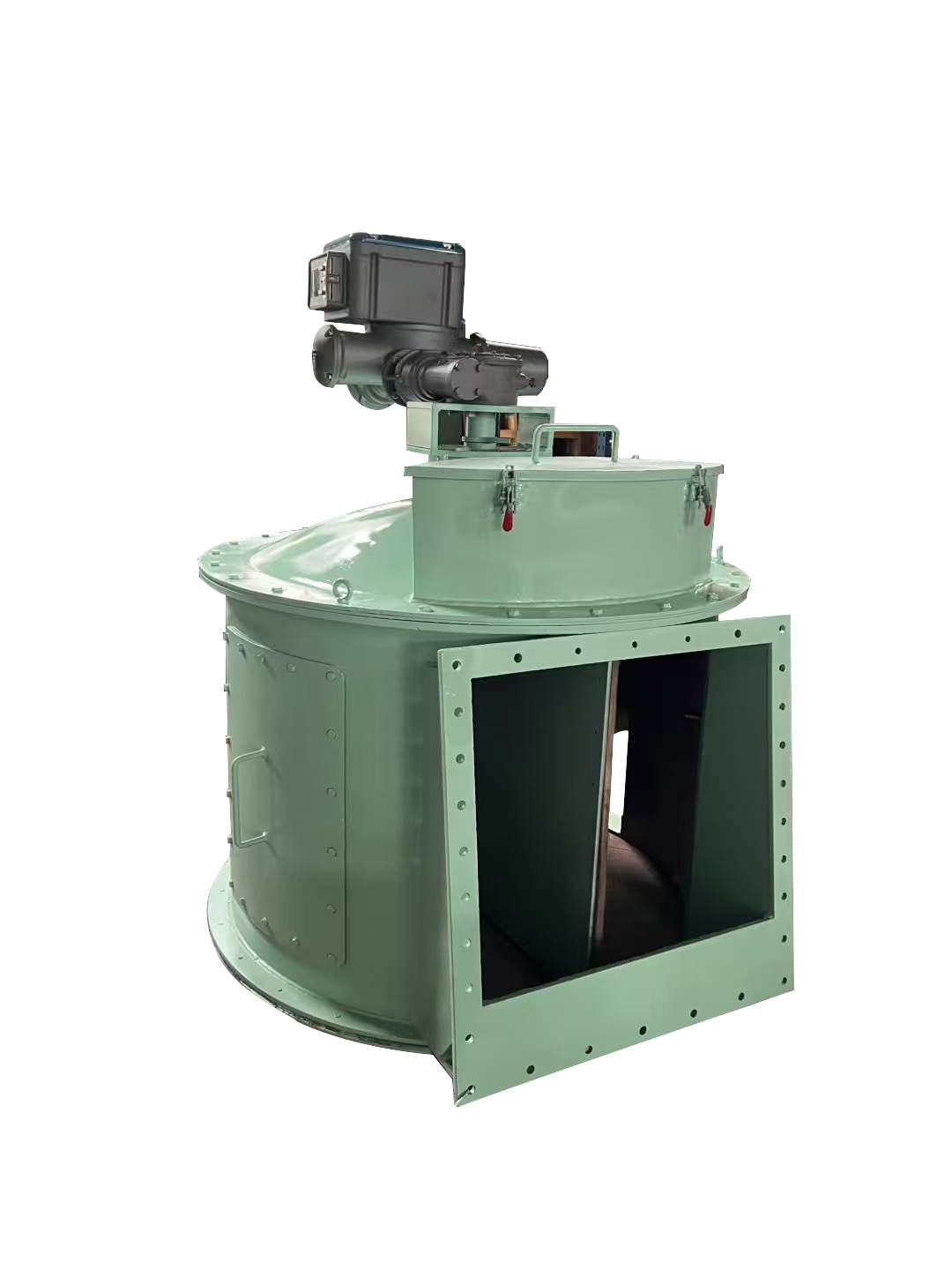

三通、四通分料阀：
设计特点
·气动执行器：台湾Airtac或广东肇庆/电动执行器：法国Bernard，EMG或中国的天津新伯
· 输入/输出4-20mA 模拟信号实现控制和信号反馈 · 焊接外壳，更耐用，更可靠
· 流动阻力小
· 两种物流路线交替喂料或同时出料
· 阀密封：聚四氟乙烯或高密度优质羊毛毡
· 流量控制和计量精准 · 服务寿命长
· 紧急操作时可手动调节 · 终端连接：法兰

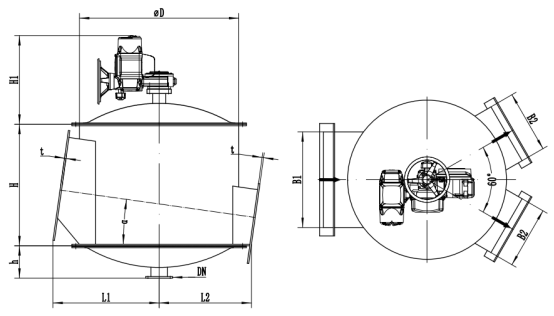

尺寸图：
技术参数
公称直径(mm) | 530 | 830 | 1050 | 1200 |
最大流量(t/h) | 300 | 500 | 630 | 900 |
安装角度(°) | 8 | 8 | 8 | 8 |
全行程时间(S) | 30 | 40 | 40 | 65 |
功率(KW) | 0.25 | 0.06 | 0.40 | 0.40 |
最大扭矩(Nm) | 1000 | 2500 | 2500 | 4000 |
输入&输出信号(mA) | 4~20 | |||
规格（单位：mm）
尺寸 | B1 | B2 | L1 | L2 | H1 | DN | t | a° | 重量(Kg) | |
530 | 300/250 | 300/250 | 360 | 284 | 450 | 556 | 50 | 10 | 8 | 178 |
830 | 500/400 | 500/400 | 534 | 457 | 600 | 696 | 50 | 10 | 8 | 376 |
1050 | 630 | 630/500/400 | 721 | 575 | 770 | 710 | 80 | 10 | 8 | 520 |
1200 | 800 | 630/500 | 812 | 690 | 900 | 740 | 100 | 10 | 8 | 978 |
特殊规格可定制

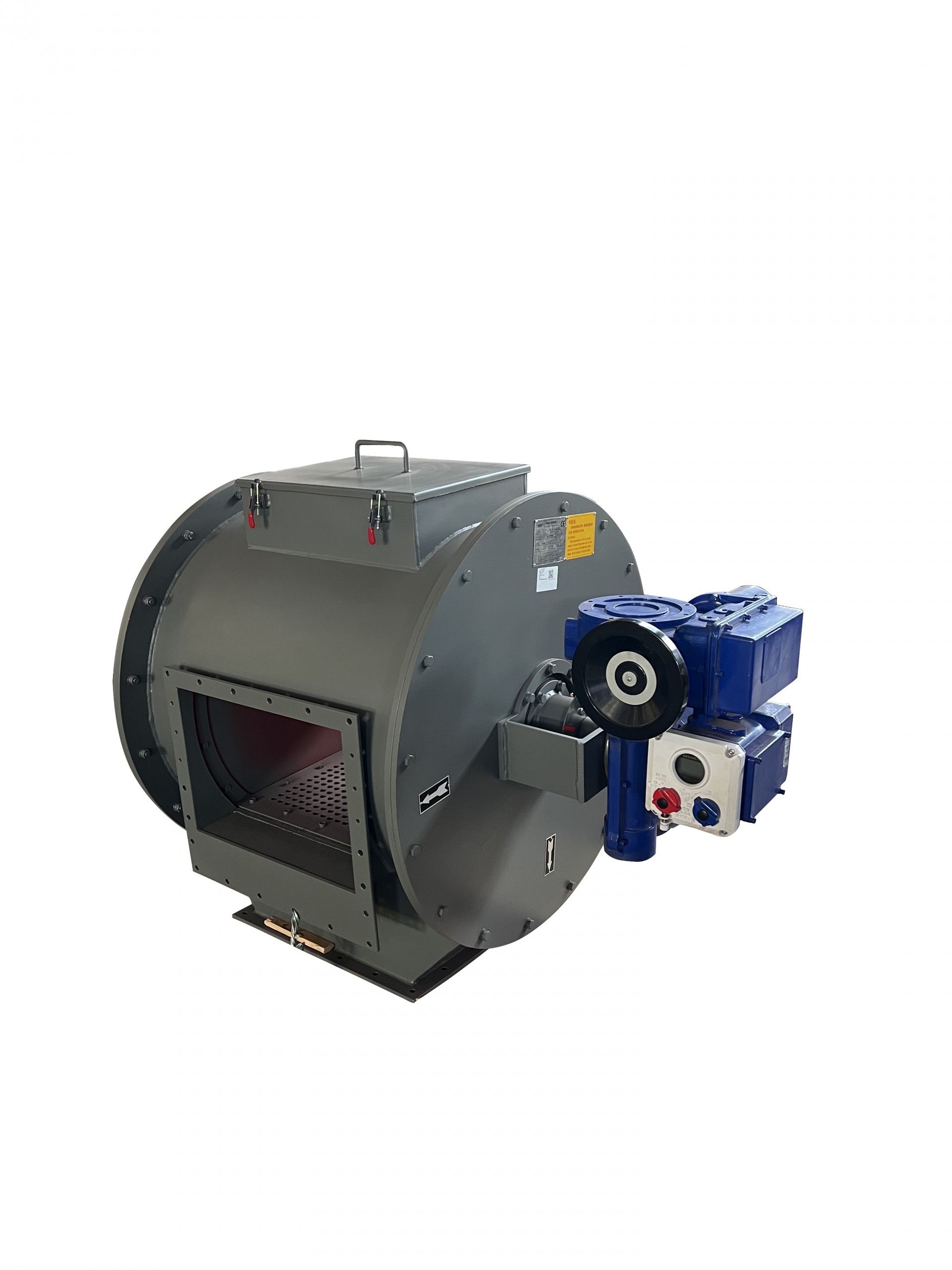

底卸式两路阀：
设计特点
· 气动执行器：台湾Airtac或广东肇庆/电动执行器：法国Bernard，EMG或中国的天津新伯执行器驱动，可以远程控制物料流量。
·采用优质钢板焊接结构、具有体积小、重量轻、阻力小。 · 阀密封：聚四氟乙烯或高密度优质羊毛毡。
·可以使进料口与出料口向下垂直出料→ ↓,也可通过出口配置不同角度的空气输送弯槽，实现水平任意 方向的物料输送，简化工艺流程。
·采用开关量信号控制，改变阀芯的位置及物料的流向。
技术参数：
电动或气动 底卸式两路阀 | 规 格 | φ530mm | φ830mm | φ1050mm | φ1200mm |
最大流通流量 | 300t/h | 500t/h | 630t/h | 900t/h | |
安装斜度 | 6° | 6° | 6° | 6° | |
使用温度℃ | ≤300 | ||||
电源电压 | 380V或220V,50Hz | ||||
输入信号 | 开关量信号 | ||||
反馈信号 | 开关限位信号 | ||||

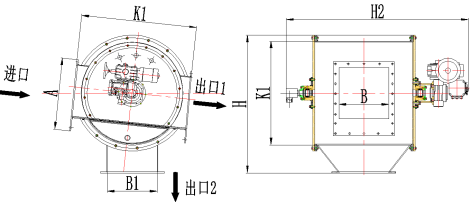

电动底卸式两路阀尺寸图
规格（mm）
规格 | 流量(m³/h) | B(进口法兰) | B1(出口法兰) | D | A1 | K1 | H2 | 重量(Kg) |
φ530 |
①300 | 200 | 200 | 486 |
546 |
1012 |
711 |
300 |
250 | 250 | 520 | ||||||
300 | 300 | 520 | ||||||
Φ830 | φ500 | 350 | 350 | 520 | 856 | 1585 | 1114 | 540 |
400 | 400 | 520 | ||||||
Φ1050 | ①630 | 500 | 500 | 520 | 1082 | 2006 | 1409 | 650 |
630 | 630 | 730 | ||||||
①1200 | φ900 | 800 | 800 | 900 | 1237 | 2292 | 1611 | 730 |
1000 | 1000 | 1000 |
特殊规格可定制

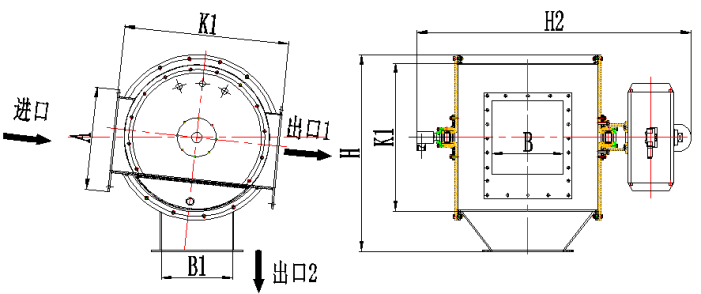

气动底卸式两路阀尺寸图
规格（mm）
规格 | 流量(m³/h) | B(进口法兰) | B1(出口法兰) | D | A1 | K1 | H2 | 重量(Kg) |
φ530 |
φ300 | 200 | 200 | 486 |
546 |
737 |
1157 |
300 |
250 | 250 | 520 | ||||||
300 | 300 | 520 | ||||||
φ830 | φ500 | 350 | 350 | 520 | 856 | 1155 | 1812 | 530 |
400 | 400 | 520 | ||||||
φ1050 |
D630 | 500 | 500 | 520 | 1082 | 1456 |
2292 |
640 |
630 | 630 | 730 | ||||||
φ1200 | φ900 | 800 | 800 | 900 |
1237 |
1670 |
2620 |
700 |
1000 | 1000 | 1000 |
特殊规格可定制
