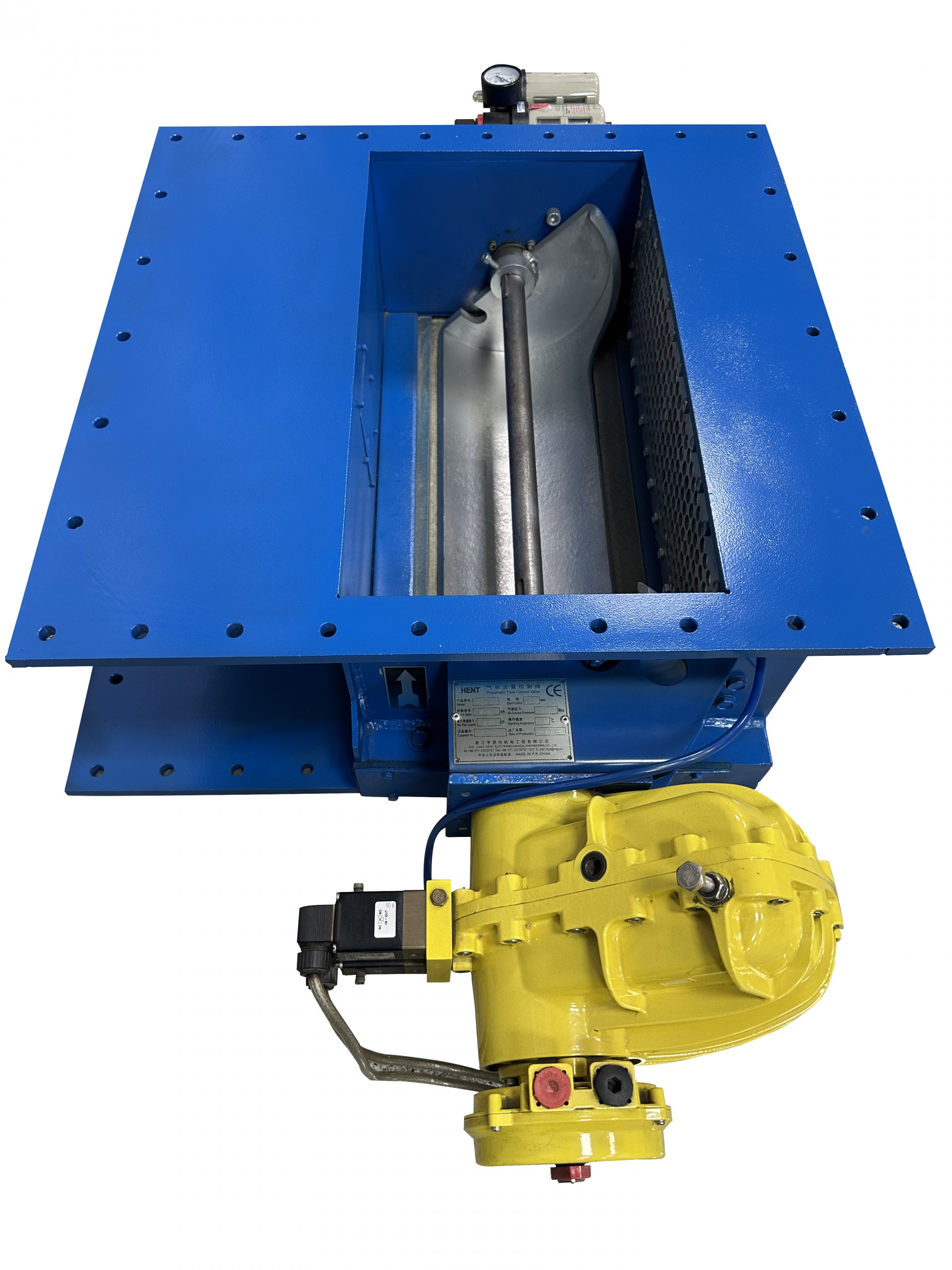

粉状物料储库卸料用气动流量控制阀，德国标准设计制造并升级，已超越德国同类产品。
旋转气缸为英国Kinetrol，定位器为英国Kinetrol或Siemens。可根据客户要求选择。
设计特点
旋转气缸及限位装置：英国Kinetrol，定位器为英国Kinetrol或Siemens
精准装载和测量
焊接外壳，更耐用，更可靠
ZGMn13-2 材料耐高温耐磨损
厚实耐磨的毛毡，密封严密无泄漏
定位器：英国Kinetrol或Siemens
油水分离器：亚德客(中国台湾)
电动控制器4-20mA 输入/输出信号
密封是可更换抽屉式的紧密模块设计，易维护且维修成本低
最大工作温度：300℃
噪音低，振动小，服务寿命长
尺寸图：

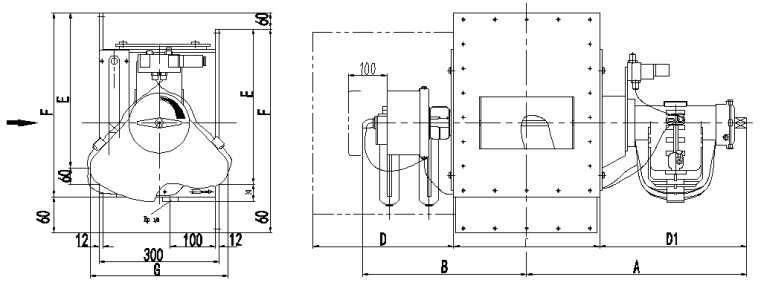

气动流量控制阀(西门子定位器)

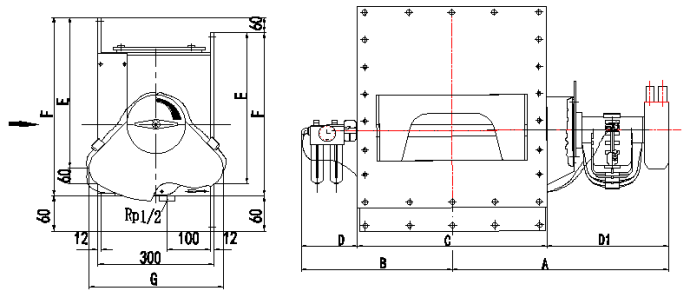

气 动 流 量 控 制 阀 (肯纳特P3 定 位 器 )
技术参数
尺寸(mm) | B200 | B250 | B300 | B400 | B500 | B630 | B800 |
最大流量(m³/h) | 40-260 | 60-360 | 70-480 | 90-650 | 110-820 | 140-1450 | 170~1800 |
阀体直径宽(mm) | 200 | 250 | 300 | 346 | 346 | 346 | 440 |
阀体直径长(mm) | 346 | 346 | 346 | 400 | 500 | 600 | 800 |
流通面积(m²) | 0.012 | 0.014 | 0.017 | 0.026 | 0.032 | 0.051 | 0.08 |
最大扭矩(Nm) | 250 | 250 | 500 | 1000 | 1000 | 2000 | 2000 |
电动执行器角度(°) | 90 | ||||||
输入电压(V) | 24V | ||||||
输入&输出信号(mA) | 4~20 | ||||||
规格（单位mm）
尺寸 | A | B | C | D/D1 | E | F | G | 重量(Kg) |
200 | 460 | 385 | 290 | 340 | 375 | 484 | 300 | 82 |
250 | 485 | 410 | 340 | 350 |
398 |
520 | 90 | |
300 | 585 | 435 | 390 | 400 |
355 | 115 | ||
350 | 610 | 460 | 440 | 450 | 123 | |||
400 | 635 | 485 | 490 | 500 | 130 | |||
500 | 685 | 535 | 590 | 600 | 150 | |||
630 | 750 | 600 | 730 | 730 | 575 | 730 | 169 | |
800 | 787 | 591 | 900 | 142 | 745 | 900 | 310 | 191 |
特殊规格可定制
