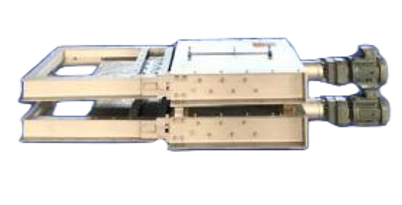

粉状物料储库卸料用电动闸板阀德国标准设计制造并升级，已超越德国同类产品。减速电机品牌SEW或中国的苏州博能。
调节型电动闸板阀电动执行器品牌法国Bernard、EMG或中国的天津新伯。
执行器品牌可根据客户要求选择。
设 计 特 点
· 厚实持久的石墨和毛毡密封，加料密封，密封严密无泄漏 · 闸板滑动时无卡阻
· 焊接外壳，更耐用，更可靠 · 闸板材料有2种选择：
· 选择1:不锈钢，防锈；最大工作温度：500℃ · 选择2:日本进口合金钢：16Mo3(EN10028.2),
耐高温(最大工作温度600℃),耐磨性高，
适用于控制高温气体及物料用。 · 减速电机 -SEW
· 限位开关-施耐德
· 安装：灵活(水平或垂直)
· 终端连接：法兰 · 服 务 寿 命 长

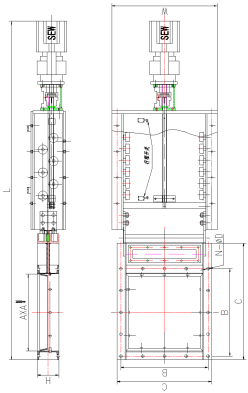

尺寸图：
技术参数
公称通径(mm) | 200 | 250 | 300 | 400 | 500 | 600 | 800 |
行 程 ( m m ) | 350 | 360 | 360 | 360 | 360 | 600 | 800 |
减速电机型号 | RF37DRE90S4 | RF37DRE90L4 | |||||
供电电源 | AC220V、AC380V 50Hz(可根据客户要求确定) | ||||||
转速(rpm) | 118 | 119 | 90 | ||||
电机功率(KW) | 1.1 | 1.5 | 2.2 | 3.0 | |||
法兰直径 | φ120 | ||||||
工作温度(℃) | ≤550 | ||||||
规格（单位：mm）
尺寸 | A | B | C | H | T | Z | L | n1*Dp1 | n2*Dp2 | 重量(Kg) |
200 | 194 |
100 | 294 | 1712 | 122 | 347 | 16*φ10 | 4*M8 | 73 | |
250 | 244 | 344 |
1729 |
129 |
355 |
197 | 16*φ12 | 4*M10 | 78 | |
300 | 294 | 394 | 17*φ12 | 5*M10 | 120 | |||||
350 | 344 | 444 | N/A | N/A | 150 | |||||
400 | 394 | 494 | N/A | N/A | 178 | |||||
500 | 494 | 594 | 18*φ12 | 6*M10 | 208 | |||||
600 | 600 | 160 | 730 | 2021 | 155 | 525 | 23*φ15 | 7*M12 | 235 | |
800 | 790 | 200 | 900 | 2400 | 155 | 65 | 240 | 26×φ15 | 14*M12 | 350 |
特殊规格可定制
