粉状物料储库卸料用手动闸板阀德国标准设计制造并升级，已超越德国同类产品。
设计特点
· 厚实持久的石墨和毛毡密封，密封严密无泄漏，水平安装时，具有料密 封结构。
· 外形美观、结构紧凑、体积小、重量轻、无卡阻，安装使用方便，不受角 度限制
· 闸板滑动时无卡阻
· 焊接外壳，更耐用，更可靠
· 闸板：不锈钢，防锈；最大工作温度：500℃ · 独特的密封结构，不泄漏

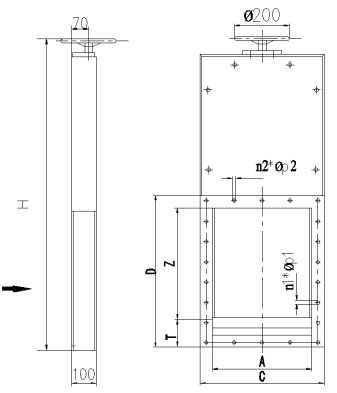

尺寸图：
技术参数
进口/出口尺寸(mm) | 200 | 250 | 300 | 350 | 400 | 500 | 630 | 800 |
通道(mm) | 350 | 360 | 360 | 360 | 360 | 360 | 360 | 360 |
手轮(mm) | φ200 | |||||||
转速(r/min) | 119 | |||||||
规格（单位：mm）
尺寸 | A | C | H | T | n1*Φp1 | n2*Φp2 | 重量(Kg) |
200 | 194x347 | 294 | 1143 | 122 | 16*φ10 | 4*M8 | 43 |
250 | 248x355 | 344 |
1150 |
129 | 16*φ12 | 4*M10 | 48 |
300 | 298x355 | 391 |
17*012 |
5*M10 | 52 | ||
350 | 348x355 | 444 | 59 | ||||
400 | 398x355 | 494 | 65 | ||||
500 | 498x355 | 594 | 18*012 | 6*M10 | 78 | ||
630 | 630x525 | 730 | 1350 | 155 | 23*D15 | 7*M12 | 90 |
800 | 790×650 | 900 | 2100 | 155 | 26×φ15 | 14*M12 | 120 |
特殊规格可定制
